저항막 방식 터치스크린
마주보는 2개의 투명전극의 표면에 압력이 가해질 경우 두 측이 접촉하면서 생기는 전압 변화를 감지하여 위치를 인식하는 방식

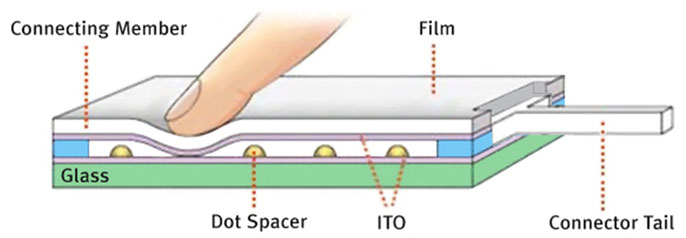

■ 터치스크린 동작원리
터치 스크린 상하판에 순차적으로 일정한 전압을 인가하고(X축, Y축 각각), 터치가 이루어지면 반대쪽 전극에서 전위를 읽어서 Sensing
- - 상부와 하부 투명 전도막이 양면접착제에 의해 붙어 있고, 상부 전도막으 처짐에 의해 발생할 수 있는 불필요한 Short를 방지하기 위해
DOT Space를 일정한 간격으로 형성 - - Touch시 발생하는 Panel 상의 Analog 신호는 FPCB를 통해 Controller로 인가
■ 터치스크린 구조 및 특징
F-G Type
- - FILM과 GLASS에 각각 상부와 하부 회로 구성
- - 구조가 간단하여 다양한 제품에 적용이 가능함
G-G Type
- - 상부와 하부 회로 모두 GLASS 구성
- - 내구성과 내화학성이 우수함
Window Touch Type
- - F-G Type에 Decoration Film 추가 구성
- - Decoration Film 디자인에 따라 여러 제품 제작
■ 적용사례
LGE 17", 19" Touch Monitor
MSI CAR entertainment 7",10.1"
Navigation(BLAUPUNKT)
Gimens IP Phone
Electronic Dic(iRiver)
Hitach Touch Monitor
Kiosk in Tower Record
Electronic Voting System
MP3
Mini PMP
Navigation
PND 5" Strada Series
5" Panasonic AVN Window Touch
7" Panasonic AVN Window Touch

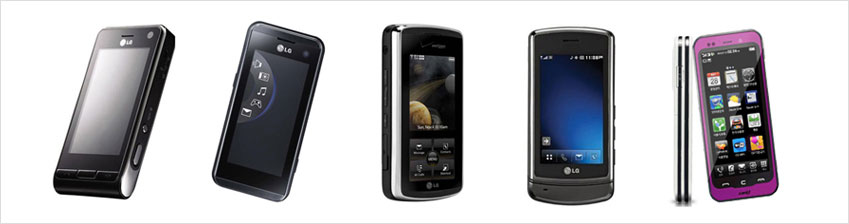

Window Touch for Mobile Phone
정전용량 방식 터치스크린
TOUCH 했을 때 토치스크린 표면의 전류 변화를 감지하여 좌표를 인식하는 방식
■ 구조 및 동작원리
터치스크린 표면에 미세한 전류를 흘려주고, 인체 또는 도전체가 접촉했을 때 발생하는 미세한 정전용량의 변화치와 설정치 간 차이를 감지하여 동작
■ 특징
|| 장점
- - multi touch가 가능함
- - Soft Touch(Zero Activation Force)가 가능함
- - 내구성 및 내화학성이 우수함
|| 단점
- - 비전도성 물질의 터치가 어려움
- - 일정 이상 접촉 면적이 요구됨(>ø5mm)
- - 제품 설계 또는 사용 환경에 따라 S/W Customizing이 필요함
■ 제품이미지
1.2"
1.5"
4.3"
8.9"
8.9"
12.1"
